A sűrített levegő előállítása az ipari energiafelhasználás egyik legdrágább formája. Sok üzemben a villamosenergia-költségek akár 30-40%-át is a kompresszorok működtetése adja. Ami viszont gyakran rejtve marad: a megtermelt levegő jelentős része egyszerűen elszökik. A sűrített levegő szivárgása átlagosan 10-20% veszteséget okoz, rosszul karbantartott rendszereknél pedig akár a 40%-ot is elérheti.
Ez nemcsak energiapazarlást, hanem felesleges költségeket, nagyobb környezeti terhelést és gyorsabb berendezéskopást, többlet szervíz költséget is okoz. A jó hír, hogy a szivárgások felderítése és megszüntetése az egyik leggyorsabban megtérülő beruházás: sok esetben már néhány hónap alatt visszahozza az árát.
A láthatatlan költségek: mennyibe kerül valójában egy apró lyuk?
A sűrített levegő szivárgása különösen alattomos, mert sokszor észrevétlenül történik. Nem látjuk, nem halljuk, mégis folyamatosan dolgozik a háttérben. Pontosabban a kompresszor dolgozik miatta.

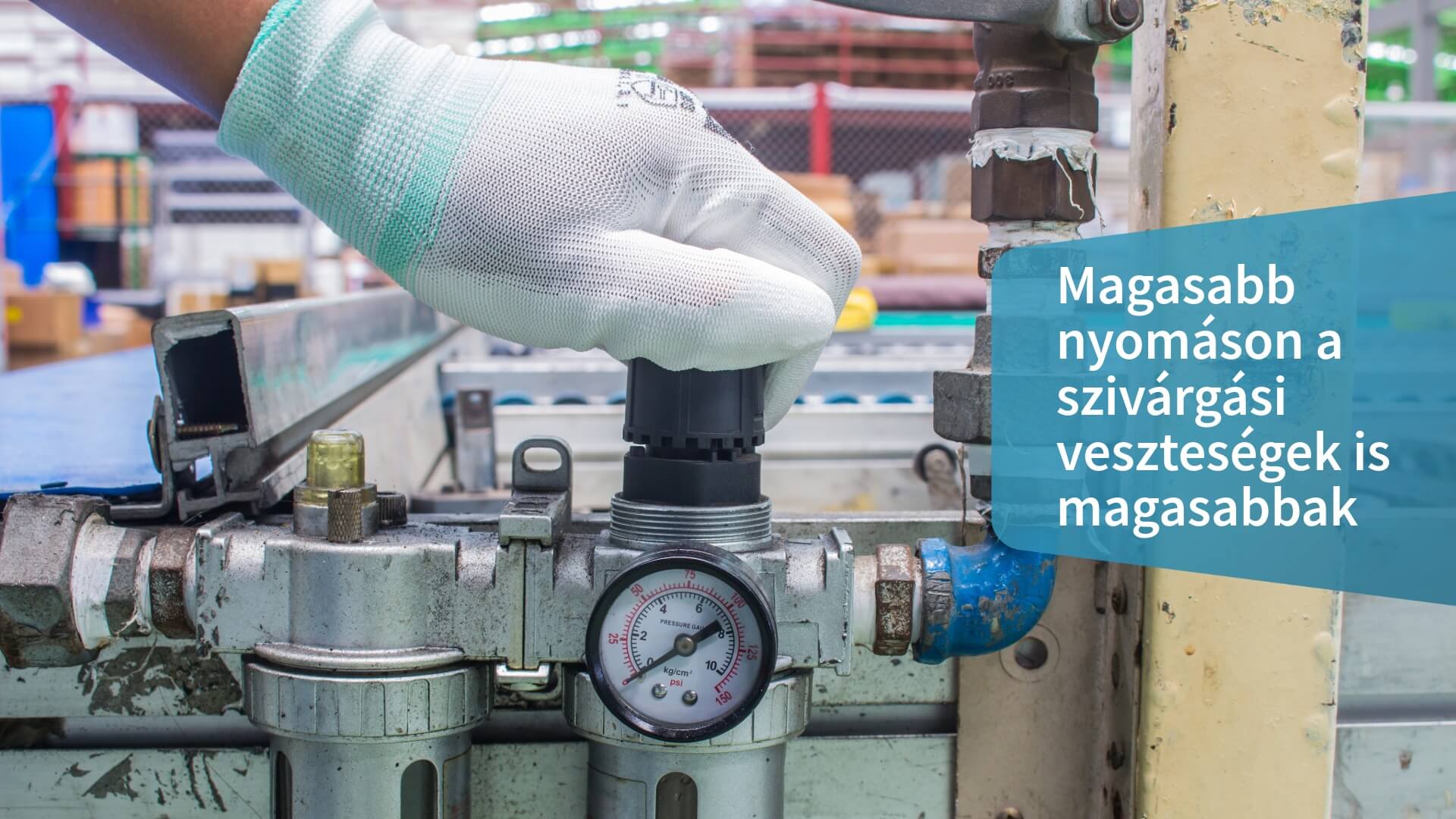

Egyetlen, körülbelül 3 mm-es szivárgási pont 6 bar nyomáson éves szinten akár 1500 euró (nagyjából 600 ezer forint) többletköltséget is jelenthet. De még egy apró, 1 mm-es lyuk is több száz euró veszteséget termel évente 8 bar körüli nyomáson.
Ráadásul a szivárgás által nem csak az energia megy kárba. A folyamatos kompresszorüzem miatt:
- nő az alkatrészek kopása,
- sűrűbb karbantartás válik szükségessé,
- csökken a berendezések élettartama,
- és nő a meghibásodás kockázata.
Vagyis a szivárgás költsége jóval több, mint az elveszett levegő ára.
A sűrített levegő szivárgásának leggyakoribb okai
A sűrített levegős rendszerekben a szivárgások többnyire nem egyik napról a másikra jelennek meg. Sokkal inkább egy lassú folyamat eredményei.

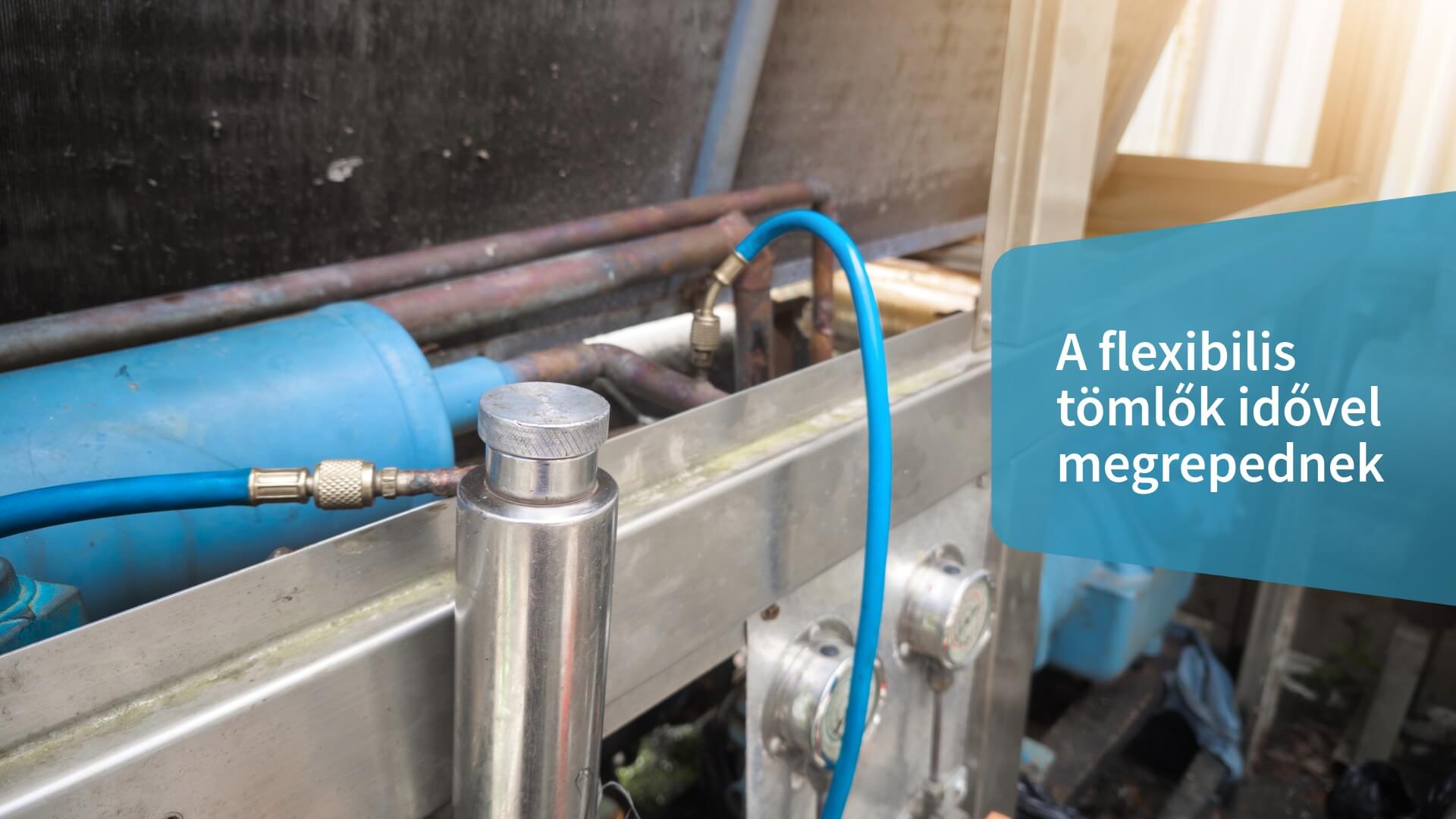

Gyakori kiváltó ok például a nem megfelelően kezelt, nedves levegő, amely korróziót okozhat a csővezetékekben, a rezgések és a folyamatos igénybevétel miatt a csatlakozások kilazulhatnak, a tömítések elöregednek, a flexibilis tömlők pedig idővel megrepedeznek.
Tipikus hibaforrások még:
- rosszul záró szelepek (áteresztés, szelelés a tömítéseknél),
- elöregedett gyorscsatlakozók,
- hibás kondenzátum-leeresztők,
- elmaradó rendszeres karbantartás.
Ezek külön-külön apróságnak tűnhetnek, együtt azonban komoly problémát jelenthetnek.
A megoldás: akusztikus szivárgáskeresés
A legtöbb sűrített levegő szivárgás az emberi fül számára egyszerűen nem hallható, főleg egy zajos gyártócsarnokban. Ettől még ugyanúgy jelen van, és folyamatosan növeli az energiaköltségeket. Éppen ezért használják a szakemberek az akusztikus szivárgáskeresést.
A módszer lényege, hogy a kiáramló levegő turbulenciája magas frekvenciájú hangot kelt. Az erre érzékeny műszerek ezt érzékelik, így pontosan meghatározható a szivárgás helye és mértéke. Ráadásul mindez általában a rendszer leállítása nélkül elvégezhető, ami komoly előny egy nagyüzemben.
Hogyan zajlik a szivárgásvizsgálat?

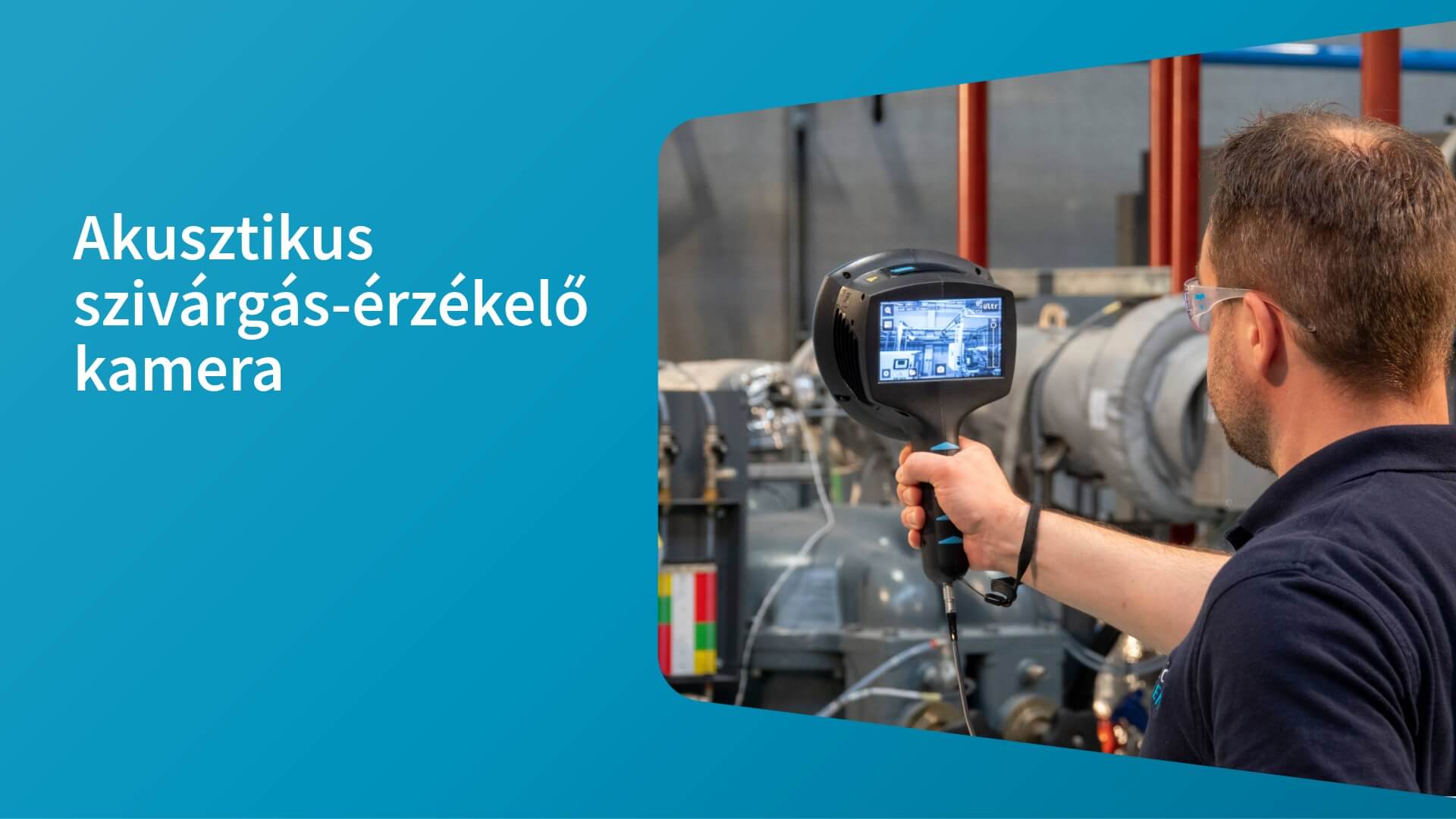

A szakember végigjárja a sűrített levegős hálózatot, feltérképezi a kritikus pontokat. A korszerű akusztikus kamerák pedig még vizuálisan is megmutatják a szivárgási pontokat. Ilyenkor válik igazán kézzelfoghatóvá, hogy egy aprónak tűnő szivárgás mennyibe kerül valójában.
A vizsgálat végén részletes jegyzőkönyv készül. Ebben szerepel a hibák pontos helye, a becsült levegőveszteség, sőt az éves többletenergia-költség becslése is, növekvő sorrendbe állítva. Így gyorsan kiderül, hol szükséges azonnali beavatkozás, és mely hibák érnek rá egy későbbi karbantartás során.
A szivárgások kezelése 5 lépésben
A tartós eredményhez nem elég egyszer végigmenni a rendszeren. Célszerű minden cég számára strukturált szivárgásmenedzsmentet kialakítani.
- Tervezés: Felmérési útvonal kijelölése, felelősök meghatározása.
- Lokalizálás: Szivárgási pontok felkutatása akusztikus műszerrel.
- Dokumentálás: Hibák rögzítése és osztályozása, majd a javítási sorrend felállítása.
- Megszüntetés: Tömítések cseréje, kötések meghúzása, hibás elemek cseréje, stb.
- Visszaellenőrzés: Javítás utáni mérés és eredményigazolás.
Ezzel a módszerrel nemcsak az aktuális problémák szűnnek meg, hanem hosszú távon is kontroll alatt tartható a rendszer.
Folyamatos monitoring: hogyan tartsuk 10% alatt a veszteséget?
Fontos tudni, hogy a szivárgások idővel újra kialakulnak, ami teljesen normális jelenség ipari rendszereknél. Viszont épp emiatt az egyszeri javítás önmagában ritkán elegendő.
A korszerű megközelítés a folyamatos ellenőrzés. A térfogatáram-mérés azonnal jelzi, ha a termelésmentes időszakban nő a levegőfogyasztás. Ez a rendszer „alapterhelése”, amely jól mutatja a szivárgások mértékét.
Az állandó felügyelet előnyei:
- gyors hibaészlelés,
- kiszámítható energiaköltségek,
- alacsonyabb CO₂-kibocsátás,
- stabilabb üzemeltetés.
A cél általában az 5-10% közötti szivárgási arány elérése, ami ipari gyakorlatban már jó értéknek számít.
A sűrített levegő szivárgása sokszor láthatatlan költséget okoz, amely évekig észrevétlenül növeli az energiafelhasználást. Egy alapos vizsgálat viszont gyorsan megmutatja, hol vész el a pénz, és gyakran már rövid időn belül megtérül. Ha a rendszerben még nem történt célzott szivárgásellenőrzés, szinte biztos, hogy van benne kihasználatlan megtakarítási potenciál.
Gyakran ismételt kérdések
Milyen következményei lehetnek a sűrített levegő szivárgásának?
A szivárgások nemcsak energiaveszteséget okoznak, hanem növelik az üzemeltetési költségeket és csökkentik a teljes rendszer hatékonyságát. Hosszabb távon akár termelési problémákhoz és a berendezések gyorsabb elhasználódásához is vezethetnek.
Hol alakulnak ki leggyakrabban szivárgások egy sűrített levegős rendszerben?
A szivárgások leginkább a csővezetékeknél, szelepeknél, csatlakozóknál és tömlőknél fordulnak elő. Ezek az elemek folyamatos terhelésnek vannak kitéve, ezért idővel kilazulhatnak vagy elhasználódhatnak.
Miért éri meg megszüntetni a szivárgásokat?
A szivárgások javításával csökken az energiaköltség, stabilabbá válik a termelés és jobban megtérülnek a sűrített levegős rendszerbe fektetett beruházások. Sok esetben már rövid idő alatt érezhető a megtakarítás.
Hogyan történik a szivárgások javítása?
A javítás általában a kilazult csatlakozások megszorításából, a tömítések cseréjéből, a sérült tömlők javításából vagy cseréjéből, illetve a szelepek és csővezetékek karbantartásából áll. Korróziós problémák esetén célzott javítás vagy alkatrészcsere is szükséges lehet.
Mit tehetünk a szivárgások megelőzéséért?
A rendszeres karbantartás, a jó minőségű alkatrészek használata, a megfelelő üzemi környezet biztosítása és a személyzet képzése mind hozzájárul a szivárgások kialakulásának csökkentéséhez. Emellett fontos szerepet kap a folyamatos monitoring is: a levegőfogyasztás és nyomásszintek állandó figyelése segít időben észlelni a változásokat, így a kisebb szivárgások még azelőtt kezelhetők, hogy komoly energiaveszteséget vagy költségnövekedést okoznának.
Hogyan lehet időben felismerni a szivárgásokat?
Egyszerű esetben vizuális ellenőrzéssel, sziszegő hang figyelésével vagy szappanos vizes teszttel is észlelhetők. Ipari környezetben azonban a legmegbízhatóbb módszer az akusztikus szivárgásvizsgálat, amely pontos és gyors hibafeltárást tesz lehetővé.
